HF Allmode Transceiver

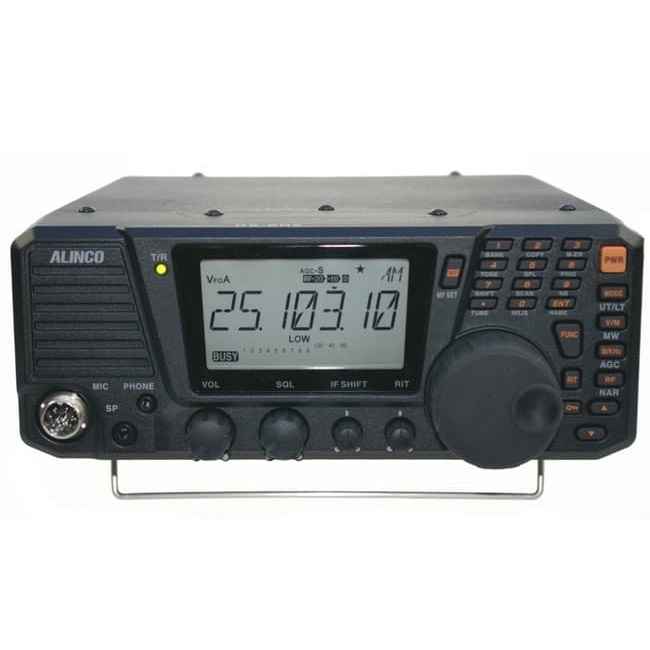

ALINCO DX-SR8E Allmode Shortwave Transceiver erbjuder följande utrustning. Utbyggbar även för 11m (27MHz)
Alla amatörradiokortvågsband
DX-SR8E Transceiver erbjuder alla amatörradiokortvågsband från 160m till 10m i driftlägena SSB, CW, AM, FM som en all-mode transceiver.
Överföringseffekt upp till 100W för SSB/CW/FM-drift och upp till 40W för AM-drift.
För QRP-drift kan överföringseffekten begränsas till 1 W (SSB, CW, FM) och 0,4 W (AM). Mottagaren har ett frekvensområde på 135 kHz till 30 MHz (även all-mode).
Avtagbar kontrollpanel
Den avtagbara kontrollpanelen med sin stora LC-skärm och fronthögtalare (2W NF) ger maximal flexibilitet vid val av monteringsplats för DX-SR8E. För fjärrmontering finns en 5 m lång separationskabel EDS-17 som tillval.
Direkt frekvensinmatning via tangentbord
Med huvudrattkontrollen kan du enkelt välja önskad arbetsfrekvens (inställningssteg kan väljas i inställt läge). En ännu snabbare direktfrekvensingång är möjlig via det numeriska tangentbordet på framsidan.
Effektiv eliminering av QRM
DX-SR8E erbjuder bland annat en IF-skiftfunktion, smalbandsfilter, brusblankare och RIT/TXIT.
Betoning på CW-drift
För CW-entusiaster erbjuder denna sändtagare en elektronisk CW-keyer, justerbar CW-tonhöjd, Full QSK, valbar bärpunkt (USB eller LSB), halv- eller automatisk inbrott, smalbandsfilter, automatisk förstärkningskontroll och RF-förstärkning som standard.
Utmärkt modulering
Den dynamiska standardmikrofonen och den integrerade talprocessorn säkerställer kraftfull och tydlig modulering
Olika skanningslägen
som Prioritet, Sökning, Upptagen, Tidsupptagen, Minne och Programmerad sökning finns tillgängliga.
många fler funktioner
- RF-dämpare och mottagarförstärkare (justerbar i 4 steg)
- trippel omkopplingsbar överföringseffekt (superlåg inställning för QRP-drift)
- Dubbel VFO
- 600 minneskanaler (organiserade i 3 minnesbanker)
- alfanumerisk LC-skärm
- Anslutningsalternativ för en extern automatisk antennmottagare
- Anslutningsalternativ för en linjär effektförstärkare
- Kontrollknappar för AF-Level, Squelch, RIT och ZF-Shift
- Omkopplingsbart tangentbordslås och rattknappslås
- TX / RX LED-skärm
- APO-funktion
- CTCSS-kodare för repeaterdrift
- Anslutningsuttag för mikrofon, hörlurar och extra högtalare på framsidan
- Integrerad tyst fläkt
- Specifikationer för högt SWR-skydd
Lägen J3E (USB/LSB) / A3E (AM) / A1A (CW) / F3E (FM)
Antal minneskanaler 600
Frekvens stabilitet +/- 1 ppm
Antennkontakt SO-239 (PL hona), 50 ohm obalanserad
Driftspänning 13,8V DC +/-15% (11,7 - 15,8V DC), minus mark
Effektförbrukning
- Mottagning: 1.0 A (max.) / 0.7A (Squelched)
- Skicka: 20 A (max)
Temperaturområde -10 C till + 60 C
Mått B x H x D 240 mm x 94 mm x 255 mm (utan utskjutande delar)
Vikt ca 1 kg
Frekvensband
- 160m (1.80000 - 1.99999MHz)
- 80m (3.40000 - 3.99999MHz)
- 40m (6.90000 - 7.49999MHz)
- 30m (9.90000 - 10.49999MHz)
- 20m (13.90000 - 14.49999MHz)
- 17m (17.90000 - 18.49999MHz)
- 15m (20.90000 - 21.49999MHz)
- 12m (24.40000 - 25.09999MHz)
- 10m (28.00000 - 29.99999MHz)
Uteffekt
- SSB / CW / FM: 100W (Hej) / ca 10W (Låg) / ca 1W (S-Låg)
- AM: 40W (Hej) / ca 4W (Låg) / ca 0,4W (S-Låg)
Moduleringsmetoder
- SSB: Balanserad modulering
- AM: Modulering med låg effekt
- FM: Reaktansmodulering
Sidoutskick under -50 dB (under -45 dB i 30m band)
Undertryckande av bärare över 40 dB
Undertryckande av sidoband över 50 dB (1 kHz)
Maximal FM-hubb +/- 2,5 kHz
Mikrofonimpedans 300 ohm
MOTTAGARE
Band 135 kHz - 29,99999MHz kontinuerlig
Mottagarprincip Dubbel Supperhet
Mellanliggande frekvenser
- 1.ZF 71,75 MHz
- 2.ZF 455 kHz
Känslighet (typisk)
- SSB: (0,15 till 1,8 MHz) 0dBu (1uV)
- CW: (1,8 till 30 MHz) -12 dBu (0,25uV)
- AM: (0,15 till 1,8 MHz) +20 dBu (10uV)
- AM: (1,8 till 30MHz) +6dBu (2uV)
- FM: (28 till 30MHz) -6dBu (0,5uV)
Selektivitet
- SSB, CW, AM (smal): 2,4 KHz/-6dB 4,5 KHz/-60 dB
- AM, FM: 6KHz/-6dB 18KHz/-60dB
- -6dB: 6KHz eller mer
- -60dB: 16KHz eller mindre (NFM)
Sekundär mottagning och spegelfrekvensdämpning mer än 70 dB
NF-uteffekt 2,0 W (vid 8 ohm, 10% harmonisk distorsion)
RIT-inställningsområde +/-1,2 kHz
Leverans
- Dynamisk handhållen mikrofon EMS-64
- Mikrofonhållare EBC-7
- Likströmskabel UA0083
- Manual
Produktkod: AR-ALINCO-DX-SR-8-E-HF
