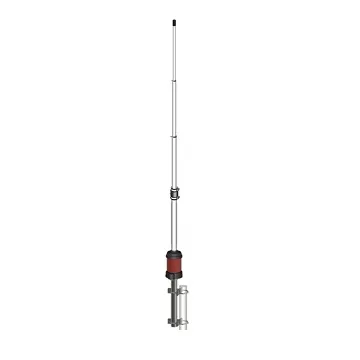

5/8 lambda-antenn i glasfiber utan radialer, fabriksinställd för 10m- och 11m-banden.
Senaste 2024-versionen – ännu stabilare än tidigare. Med ett stabiliseringselement för att ansluta de två nedre mastsektionerna.
Ett nytt mastfäste ingår nu, lämpligt för mastdiametrar på 35-60 mm.
Tekniska specifikationer
Frekvensområde
25,5 - 30 MHz (förinställt)
Typ
0,625 λ
Max. sändningseffekt
500 watt (kontinuerligt med växelström) / cirka 1000 watt (kortvarigt med växelström)
Förstärkning enligt tillverkare
ca. 1 till 2 dB högre jämfört med typiska λ 5/8 stationsantenner
Impedans
50 ohm
Strålning
Rundstrålning
Polarisering
Linjär vertikal
Typiskt uppnåelig SWR
1,2:1 (beroende på monteringsplats och frekvens)
Mastmontering
35-60 mm
Antennkontakt
PL hona (UHF-standard)
Specialfunktion
DC-jordad
Inga radialer
Hög bandbredd
Längd
736 cm (4 element)
Leveransomfattning: Antenn med mastmontering och skruvar
Förpackningsmått: 1950 x 1950 mm 100x130 mm
Mer information på: www.gain-master.it/
Gain-Master™ är en 0,625λ högteknologisk glasfiberbasstationsantenn för bredbandsantenner från 10m till 12m* amatörband
helt utformad genom elektromagnetisk simulering för att uppnå maximal förstärkning och optimera strålningsmönster och bandbredd.
Konstruerad med den mest avancerade tillgängliga tekniken är den helt tillverkad i Italien med högkvalitativa material.
Den nya designen av strålningselementet (patentansökt) fungerar som en centralt matad dipol så att alla RF-strömmar på radiatorn är i fas och jordplanets radialer inte behövs.
Koaxialspolen i botten fungerar som RF-drossel för optimal avkoppling från mast och matningsledning.
Tillverkad av teleskopiska glasfiberrör är den DC-jordad för bästa skydd mot statiska urladdningar.
Gain-Master™ är den nya referensstandarden i sin klass av antenner.
*12m-band täckt med manuell eller automatisk antenntuner.
ELEKTRISKA DATA
Typ 0,625 λ mittmatad vertikal dipol
Frekvensområde @ SWR ≤ 2,0 25,5 - 30 MHz brett band från 10m till 12m* amatörband
Impedans 50Ω
Strålning Rundstrålning
Polarisering Linjär Vertikal
Max förstärkning vid horisonten 1 till 2 dB högre än konventionell 5/8 λ
Max effekt 500 watt (CW) kontinuerlig, 1000 watt (CW) kort tid
Ljusskydd Alla metalldelar är DC-jordade, innerledaren visar en
DC-kortslutning

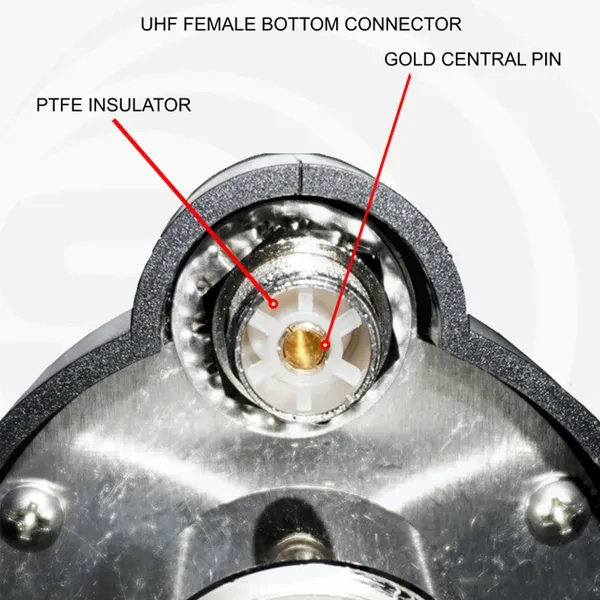

Kontakt UHF-hona, PTFE-isolator och guldpläterad centralstift
MEKANISKA DATA
Material: Tråd av vitt glasfiberkompositrör med fyra sektioner,
radiator av koppartråd och koaxialkabel med låg förlust,
hårdvara i rostfritt stål, anodiserad AW6060 aluminium, UV-stabiliserad termoplast.
Vindmotstånd upp till 160 km/h med stödstänger (se bilagan installationsmanual)
Höjd (ca) 7360 mm med fäste, kylare 6850 mm
Förpackningsmått 1950 x 100 x 130 mm
Vikt (ca) 3 kg
Monteringsmast Ø 35-54 mm sidomast med "V"-bult
(skrymmande) Skickas med olika bolag eller hämtas i butik.
Produktkod: AT-SIRIO GAIN-MASTER 5/8_2024
